通道映射
下图描述的是从MAC层到PHY层的5G/NR通道映射。在这里，只介绍NR中的整个信道结构的大局，不会单独介绍每种信道处理的细节。这里将为每个不同的通道编写单独的通道映射和通道处理。
如果只粗略看一眼，很多人会认为它和LTE是一样的。在MAC层映射(MAC to Transport mapping)方面，我也认为它和LTE是一样的。然而，如果我们仔细观察一下物理层，就会发现它与LTE PHY通道和PHY信号有一些不同。以下是NR PHY通道与LTE PHY通道的差异列表。
- NR不使用(没有)CRS(Cell Specific Reference Signal)
- NR PDSCH需要DMRS，而LTE PDSCH不使用dmr。原因在于NR PDSCH没有CRS，需要它自己的参考信号(DMRS)。

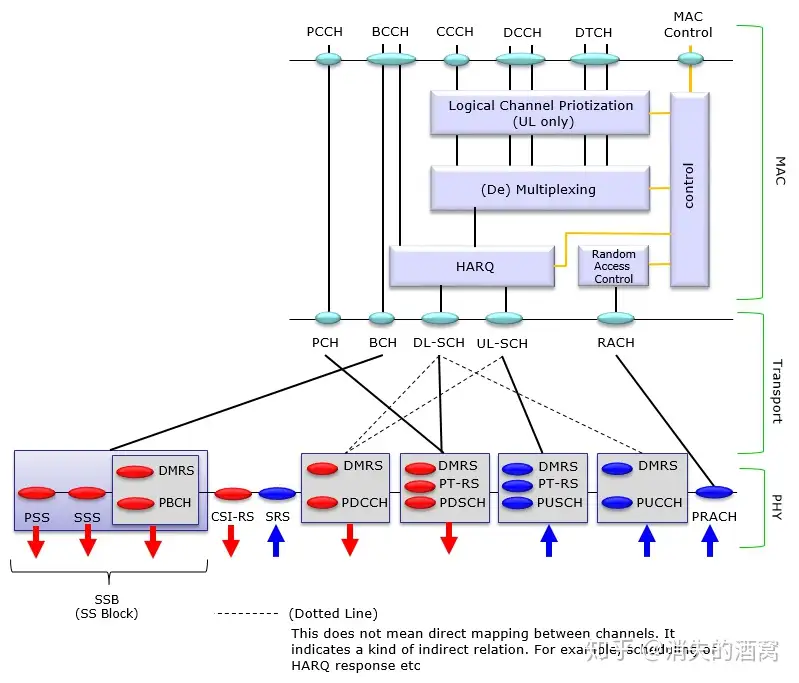

NR_ChannelStructure图
注意:如上所述，虚线并不表示通道之间的任何直接映射。它表明虚线连接的两个通道之间存在某种关系，但它不是一个直接的物理映射。下面是每条虚线的详细描述。
- PSS、SSS、PBCH ：与 LTE 一样，使用 PSS、SSS、PBCH，PSS/SSS/PBCH 捆绑到称为 SSB（SS 块）的下行资源网格中的特定区域中；
- DL-SCH 和 PDSCH/DMRS ：DL-SCH（PDSCH/PDSCH-DMRS） 的 PHY/MAC 调度需要 PDSCH/DMRS；
- UL-SCH 和 PUSCH/DMRS ：UL-SCH（PUSCH/PUSCH-DMRS） 的 PHY/MAC 调度需要 PUSCH/DMRS；
- DL-SCH 和 PUCCH/DMRS ：对于 DL-SCH （PDSCH/DMRS） 的 HARQ 响应 （ACK/NACK） 需要 PUCCH/DMRS。
MAC 层的通道映射
上面所示的NR通道结构图显示了 MAC 过程中的一些详细处理细节，但除非我们非常仔细地观察每一行，否则对通道映射可能还是不太清楚。在通道映射方面，下图中的表格将更清晰、更易于理解，同时右侧的示意图也更加清晰直观。

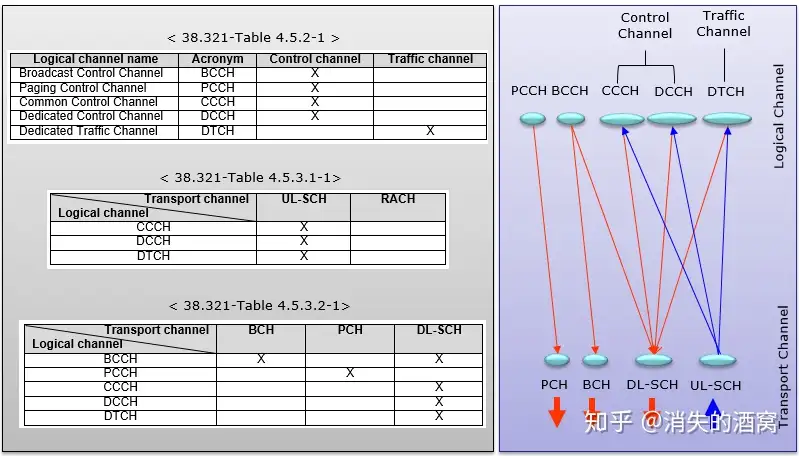

NR_ChannelMap_MAC图
如上图所示，从逻辑通道到传输通道的大多数通道都是一对一或多对一的关系，但 BCCH 映射却是一对多，从BCCH映射到 BCH 和 DL-SCH。
这是什么意思？这是否意味着 BCCH 消息同时映射到 BCH 和 DL-SCH？
答案自然是不，这里只意味着一些BCCH数据映射到BCH，另一些BCCH数据映射到DL-SCH。如果对LTE比较熟悉 ，大家就会知道 LTE 中大致有两种类型的 BCCH。一个是MIB，另一个是SIB。MIB 通过 BCCH-BCH 路径，SIB 通过 BCCH-DL SCH 路径，而在NR 中，BCCH将使用相同的通道映射模式。
