5G NR的SSB在时域中处于什么位置？

SS Block(SSB)表示同步信号块，实际上它指的是同步信号/PBCH块，因为同步信号和PBCH信道总被打包成一个一起移动的块（Block）。该Block的组成部分如下。

• 同步信号：PSS（初级同步信号），SSS（次级同步信号）；
• PBCH : PBCH DMRS 和 PBCH（数据）。

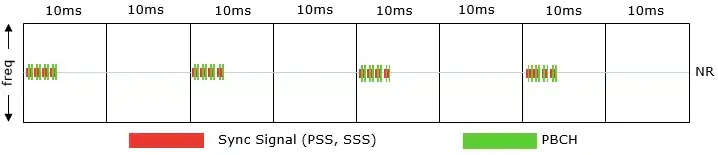

我们知道，SSB突发包含在5毫秒的时间范围内，在5毫秒的时间范围内最多传输64个SSB波束。而无线电帧为10ms，这就是说，SSB突发可能发生在无线电帧后半部分的前半部分。本文的目标是解释UE如何在时域中找到相对于SFN和时隙定时的SSB位置。要找到SSB的位置，那么我们需要两条信息。通信百科公众号整理发布

• 时域（OFDM符号、时隙、半帧、SFN）；
• 频域（SSB的中心频率，即PRB#10的Sub Carrier#0）。

在初始扫描或OOS模式的情况下，当UE查找小区时，UE将处于工作模式，在频域和时域扫描所有频带和GSCN光栅（可能的SSB位置），并扫描每个GSCN光栅20ms，直到检测到SSB突发或SSB。

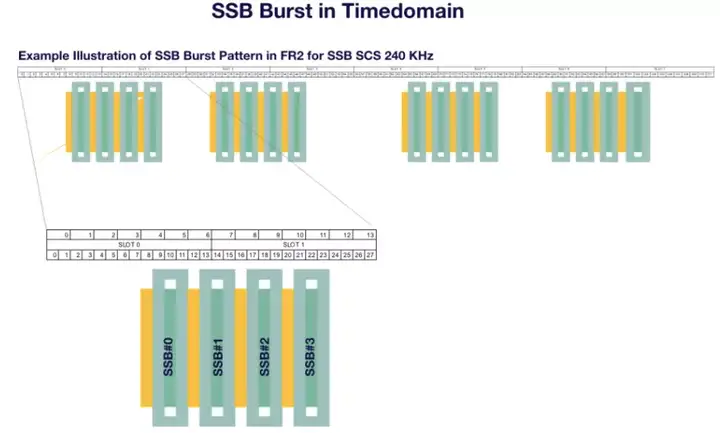

SSB突发包含在5ms时间实例内，3GPP规范将其定义为半帧，但没有指定它是在无线电帧的前半部分还是无线电帧的后半部分。3GPP规范已经定义了SSB突发内SSB的OFDMA起始符号相对于SCS和频率范围，但OFDMA符号的这个位置在半无线电帧内，即5ms持续时间。

3GPP规范38.213[第4.1节]为每个频率范围和SCS定义了OFDMA起始符号。现在的问题是，UE将如何知道SSB突发是位于无线电帧的前半部分还是无线电帧的后半部分。对于解码SSB的UE，它需要扫描特定的GSCN光栅20ms，默认情况下，如果未指定，UE假定SSB周期为20ms并扫描特定频带的GSCN光栅。UE扫描每个GSCN光栅20ms，如果它无法找到任何SSB，它会移动到下一个GSCN光栅，直到找到SSB突发或SSB。UE在解码SS-PBCH块时得到的信息。通信百科公众号整理发布

• 系统帧号(0-1023)；
• 半无线电帧（第一个或第二个半无线电帧）；
• SS-PBCH块索引(0-63)。
