什么是波分系统中的色度色散CD？

在波分系统中，我们经常会遇到色散补偿的问题，特别是在10G速率时代，其色散容限只有800ps/nm，每几十公里就需要进行色散补偿，不然就会出现较严重的误码。

今天我们就来简单地聊一聊与其密切相关的色度色散CD。

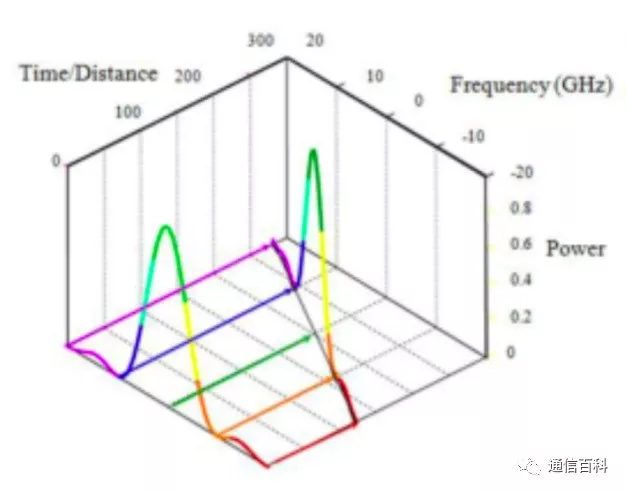

色度色散CD是光脉冲沿光纤传播时的传播，其脉冲的前沿和后沿存在红移和蓝移，导致脉冲前后沿的传输速度不一样，发生的脉冲展宽。它的本质是光波中不同波谱分量在光纤中的传输速度是不一样的。简单一点说，就是在光纤中，高频（短波长）跑的快，低频（长波长）跑的慢。

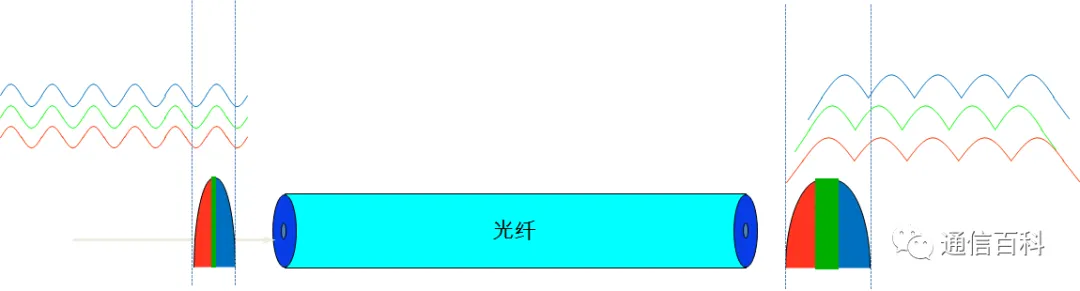

波形展宽：对应的是红移传输慢，蓝移传输快

比较常用的G.652光纤在1550nm窗口处的色散系数为（17-20）ps/km.nm，也就是波长相差1nm，传输1km光纤，需要的时间为17-20ps。工程中对G.652的色散系数常取值20ps/km.nm。所以考虑10G系统的色散容限，我们可估算出多少公里需要进行色散补偿。

产生色度色散后，对系统产生什么影响？

脉冲展宽会使光脉冲的前后部分重叠，这种重叠部分称为符号间干扰。符号间干扰会引起误码，限制传输码率和传输距离。

通俗说，由于波谱重叠，在接收端不能正确的区分波峰和波谷，也就不能正确的识别出符号0和1。下图中的0，在接收端识别为1。

既然色散不好，那我们就想个办法抑制吧。

目前，我们主要有三种方法：

完整内容请微信扫直接扫文章的二维码到通信百科公众号上阅读：
