基于路由的 ROADM架构是怎样的？

我们通过配置包含大量WSS组件的ROADM单板，可以给业务站点带来诸如CDC(波长无关/方向无关/竞争无关)等灵活性，但对于大部分站点来说，业务的波长流量基本上会保持固定不变。在这种情况下，大量WSS单板将带来昂贵的建设成本。

为此，出现了一种简化的ROADM架构，即基于路由的ROADM或者说是基于业务属性的ROADM。下面我们简单介绍一下，了解ROADM技术的新动态。

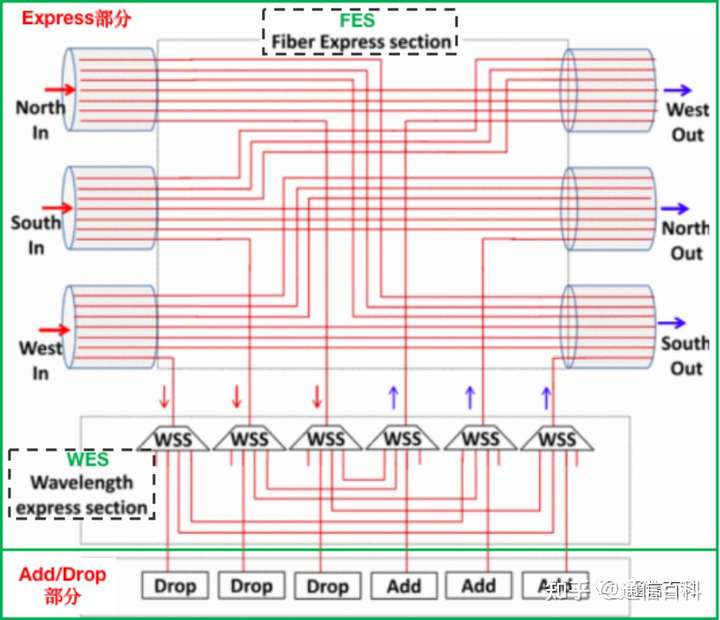

这种ROADM 架构分为 Express 和 Add/drop 部分，如下图所示。Express部分可以使波长通过WSS等开关器件从一个节点/方向直接进入到另一个节点/方向。Add/drop部分与常规的ROADM一样，可以是基于AWG的合分波单元，用于对于在该节点发起或终止的波长本地转发器。

其中在Express部分，包含了两种类型的模块：光纤快速段FES（Fiber Express Section）和波长快速段WES（Wavelength Express Section）：

• FES部分：无WSS器件，灵活性为0%，用于处理稳定的业务流量。
• WES部分：含WSS器件，灵活性可达100%，用来处理经常变化的业务流量。

在实际网络中，根据不同的站点的路由和业务属性的不同，配置不同的FES/WES灵活度比例，可以有效地节约WSS单板，减小功耗以及机房占用空间。
