5G(NR)无线网络物理层关键协议

物理层(Physical layer)位于移动通信OSI架构第一层(Layer1)；虽然物理层处于最底层却是整个系统的基础；物理层为设备(UE)间的数据通信提供传输媒体及互连，为数据传输提供可靠的环境。

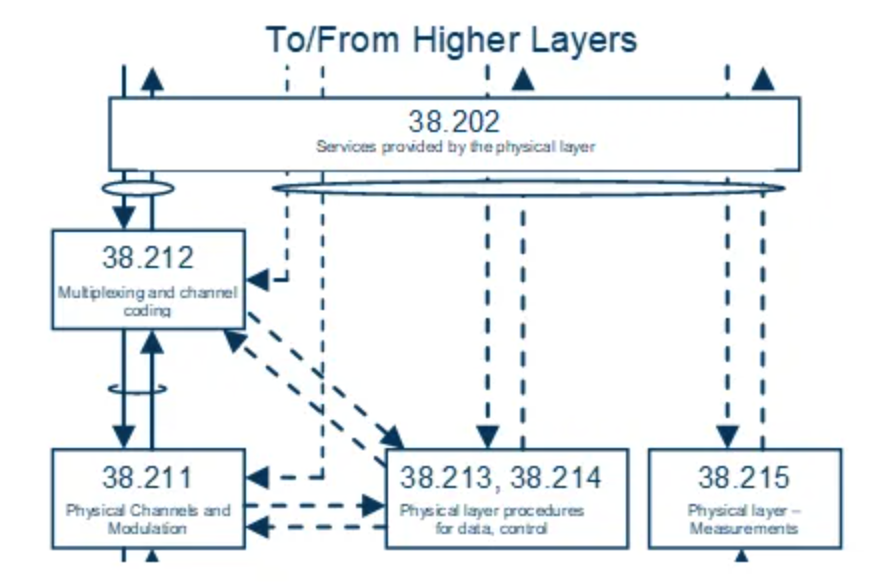

3GPP规范物理层由1个通用文档(TS38.201)和7个文档(TS 38.202、38.211~38.215和37.213)组成，这些规范之间关系如图2所示；

TS 38.201 物理层总体说明，内容包括：

• – TS38.200系列Layer1规范内容；
• – 信息查询索引；

TS 38.202 物理层服务范围描述，并具体定义：

• – 物理层的服务和功能；
• – 终端(UE)物理层模型；
• – 物理信道与SRS的并行传输；
• – 物理层提供的测量。

TS 38.211 物理信道和调制，具体包括层一(Layer1)物理信道特性、物理层信号的生成和调制，并定义：

• – 上行链路、下行链路和Sidelink物理信道的定义；
• -框架结构和物理资源；
• -调制映射(BPSK、QPSK等)；
• -OFDM信号生成；
• -加扰、调制和上变频；
• -层映射和预编码；
• -上行链路、下行链路和Sidelink的物理共享信道；
• -上行链路、下行链路和Sidelink中的参考信号；
• -物理随机接入信道；
• -主同步信号和辅助同步信号。

TS38.212 描述物理层传输信道和控制信道数据处理，包括复用、信道编码和交织，并定义：

• – 信道编码方案；
• – 速率匹配；
• – 上行传输信道和控制信息；
• – 下行传输信道和控制信息；
• – Sidelink传输信道和控制信息。

TS38.213 物理层控制流程包括建立、控制流程的特性并定义：

• – 同步程序；
• – 上行功率控制；
• – 随机接入过程；
• – UE报告控制信息的过程；
• – 用于接收控制信息的UE过程。

TS 38.214 物理层数据建立流程特性，并定义：

• – 功率控制;
• – 物理下行共享信道相关流程；
• – 物理上行共享信道相关流程；
• – 物理Sidelink共享信道相关过程。

TS 38.215 物理层测量建立特性，并定义：

• – UE/NG-RAN测量的控制；
• – NR测量功能。

TS 37.213 共享频谱信道接入物理层流程性，并定义：

• -下行链路信道接入程序；
• -上行链路信道接入过程。
