什么是QinQ?为什么要QinQ?

在光接入网中，我们常会碰见QinQ的应用。那什么是QinQ？为什么我们需要QinQ呢？我们今天就来总结下。

什么是QinQ?

QinQ其实是VLAN的一种扩展技术。

至于什么是VLAN技术？相信很多人都非常了解了，我们这里略过。但是要知道VLAN是在IEEE的802.1Q的标准中定义的。

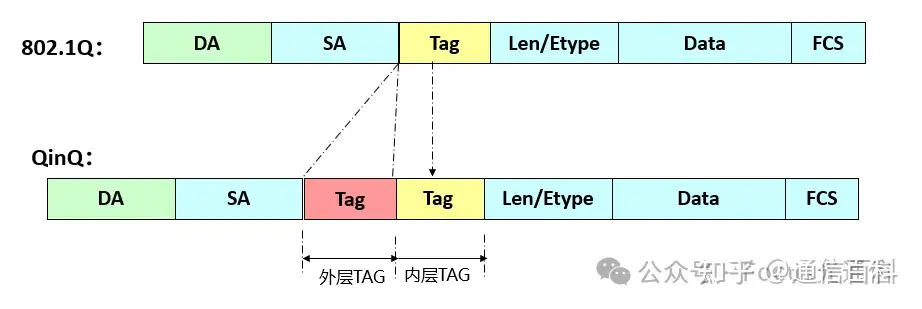

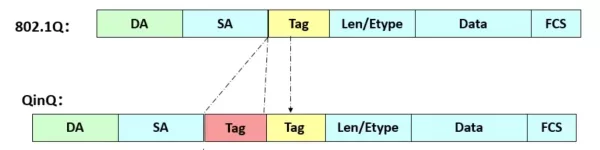

而QinQ就是通过在802.1Q标签报文（单层VLAN）的基础上再增加一层802.1Q的Tag（双层VLAN）来达到扩展VLAN空间的目的。所以就是802.1Q-in-802.1Q，也就得到了QinQ的命名的来源。

QinQ这项技术，也被称为VLAN Stacking或Double VLAN，由IEEE 802.1ad标准定义。

其实，按照上述规则，理论上我们可以很容易实现三层甚至四层VLAN技术的，但是现网暂时没那需求了，所以我们暂且只用到了两层VLAN技术。

为什么需要QinQ？

我们为什么要引入QinQ，一方面是由于单层的VLAN技术存在一些局限性，另一方面，QinQ技术本身有一些优势，总结如下：

1. 解决VLAN ID资源不足

传统的IEEE 802.1Q标准中，单层VLAN ID只有12个比特，最多只能表示4096个VLAN。

随着网络规模的扩大，4096个VLAN已无法满足需求，比如在接入网中，我们既要使用VLAN来区分业务，又要用VLAN来区分用户，而用户数量又超过了4K，那单层VLAN显然是不够用的。

QinQ通过在原有的802.1Q报文基础上增加一层802.1Q标签，使VLAN数量增加到4096×4096个，有效解决了单层VLAN资源不足的问题。

2. 满足业务精细化管理的需求

随着以太网技术的发展和运营商精细化运作的要求，QinQ的双层标签有了更广泛的应用场景。

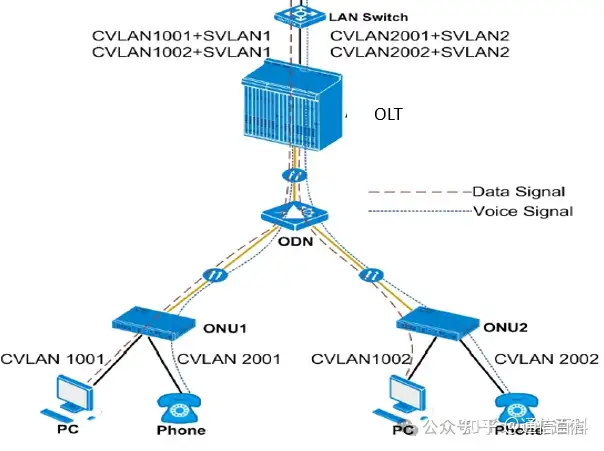

例如，在运营商的PON网络中，经常就会采用QinQ技术，其内外层标签可以代表不同的信息。如内层标签代表用户，称之为CVLAN（Customer VLAN），外层标签代表业务，称之为SVLAN（Service VLAN）。

3. 实现用户隔离和标识

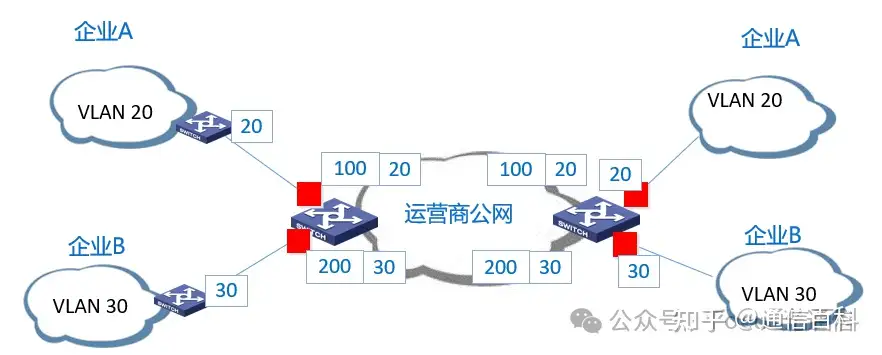

在运营商网络中，QinQ技术可以将用户私网VLAN Tag封装在公网VLAN Tag中，使报文带着两层VLAN Tag穿越骨干网络。

在公网中，设备只根据外层VLAN Tag转发报文，而用户的私网VLAN Tag被当作报文的数据部分传输，从而实现用户隔离和标识。

4. 提供简单的VPN技术

QinQ带着两层VLAN Tag穿越运营商网络，内层VLAN Tag透明传输，这使其成为一种简单、实用的VPN技术。

QinQ可以作为核心MPLS VPN在城域以太网VPN的延伸，形成端到端的VPN技术。

综合而言，QinQ技术通过扩展VLAN空间、实现业务精细化管理、提供用户隔离和标识以及简单的VPN功能，满足了网络规模扩大和运营商精细化运作的需求。
