有粉丝在我们的星球私信:“为什么光纤的端面通常以8° 角抛光?”对于光纤的结构和传输原理相信大家已经非常熟悉,我们直接上两张图:

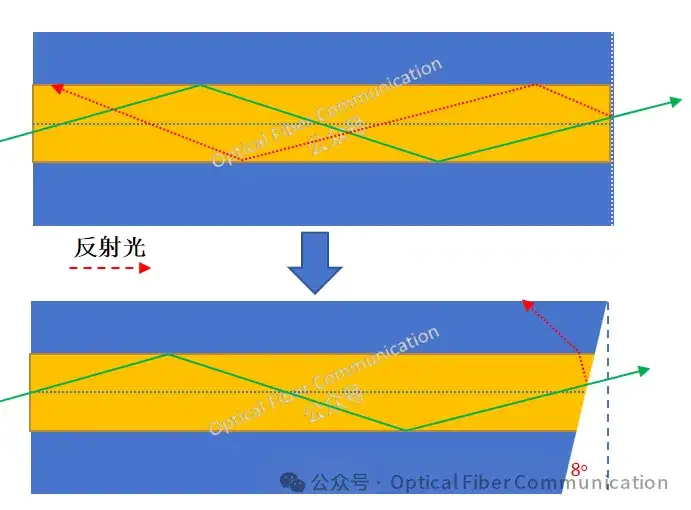

下图是垂直端面的光纤,一部分光以一定角度反射回纤芯中,反射光可能会干扰原始信号,导致信号质量下降,严重一点的还会损坏激光光源。

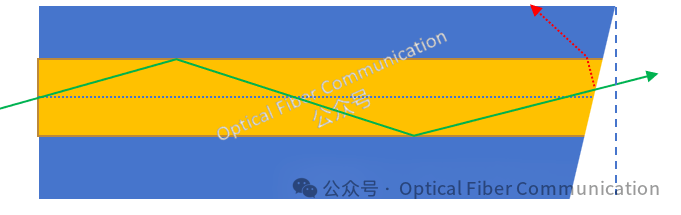

下图是端面抛光成8度角的斜面,从端面反射的光被引导到的包层中,从而为了防止反射光回到光纤芯中,有利于提高回波损耗,让更多的光在光纤中传输。
这里涉及到回波损耗的概念:
以常见的光纤纤芯折射率n1=1.45 @1550nm为例,空气的折射率 n2 = 1,代入公式:回波损耗 ≈ -14.77 dB其中反射率:
可得出R ≈ 0.03366,即约3.37% 的光会被反射回去。为此,咱们就得想些办法了!比如说将光纤端面研磨抛光等等,以使两使根光纤的端面能够更好的接触,通常为了更好的接触,还会用弹簧将连接器的端面顶住,优化光纤连接器的性能。基于此,有下面三种物理接触的端面:
