先来简单介绍下 Open CPX MSA。
它是一个国际行业联盟，创始成员有 Ciena、Coherent、Marvell、Molex、Samtec、TeraHop。这个联盟的目标，是为了统一光引擎的机械结构和性能指标，推动其大规模的应用。
其中的 CPX 全称是 Co-packaged Interface，即共封装接口，面向 CPO 和 NPO 场景。Open CPX MSA V1.0 规范于 2026 年 9 月 16 日正式发布。
规范定义了两种 CPX 硬件架构，分别是分离式插座 Type-1 和一体式插座 Type-2。
两类 CPX 模块外形基本一致。Type-1 由 RF 和 MP 两个独立插座组成；Type-2 合并为单一 RF/MP 插座，插座尺寸更大，但集成度更高，省去了独立 MP 插座。

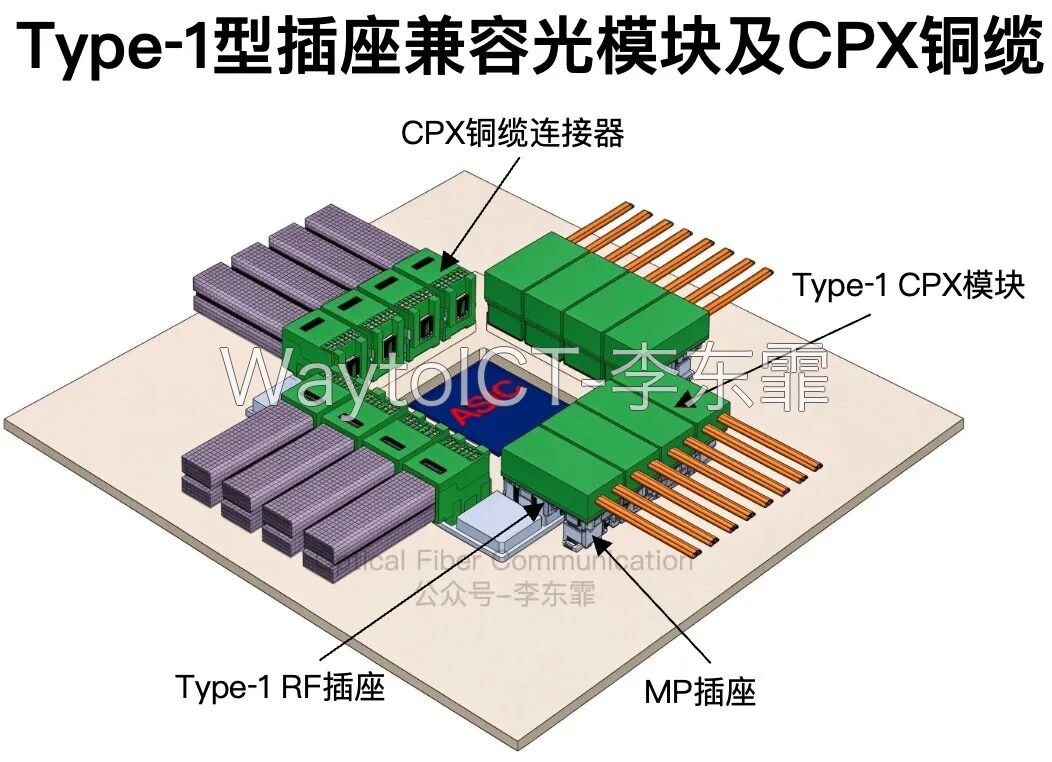

另外，Type-1 插座的 RF 高速信号插座和 MP 管理/电源插座两个独立部件。典型情况下，RF 插座是焊接在 ASIC 封装基板上，MP 插座则焊接在主板上。
由于 RF 与 MP 物理分开，因此可以安装在不同安装平面。
如果 RF 焊到 ASIC 封装基板、MP 焊到主板，两者存在约 3mm 高度差，对应 CPO 共封装场景，使用 13mm 高的 MP 插座。
若 RF 与 MP 在同一平面，例如 NPO 场景中，RF 插座焊在 PCB 上，MP 插座也焊在同一块 PCB 上，此时 MP 插座是 10mm 高。
需要注意哈，10mm 对应 RF/MP 同平面安装，13mm 对应 MP 比 RF 低约 3mm 的偏移安装。NPO/CPO 只是典型应用场景，不是强制对应关系。

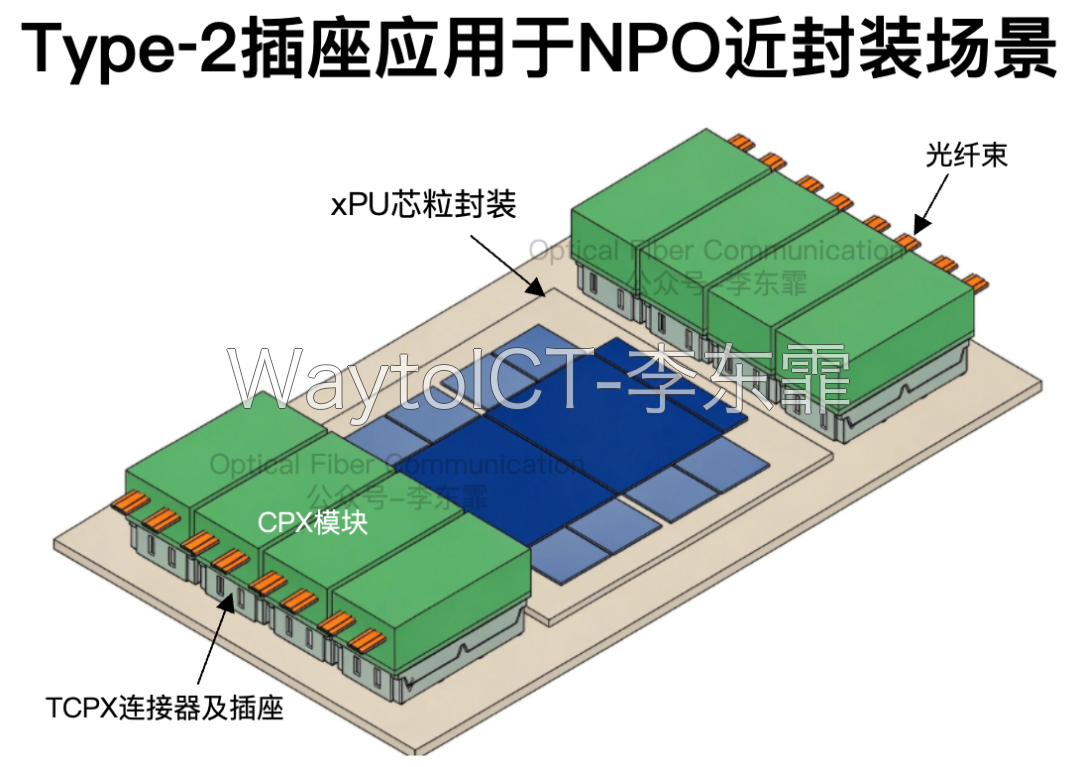

Type-2 CPX 插座则是面向单板、高密度、NPO 近封装互连，是集成式插座。

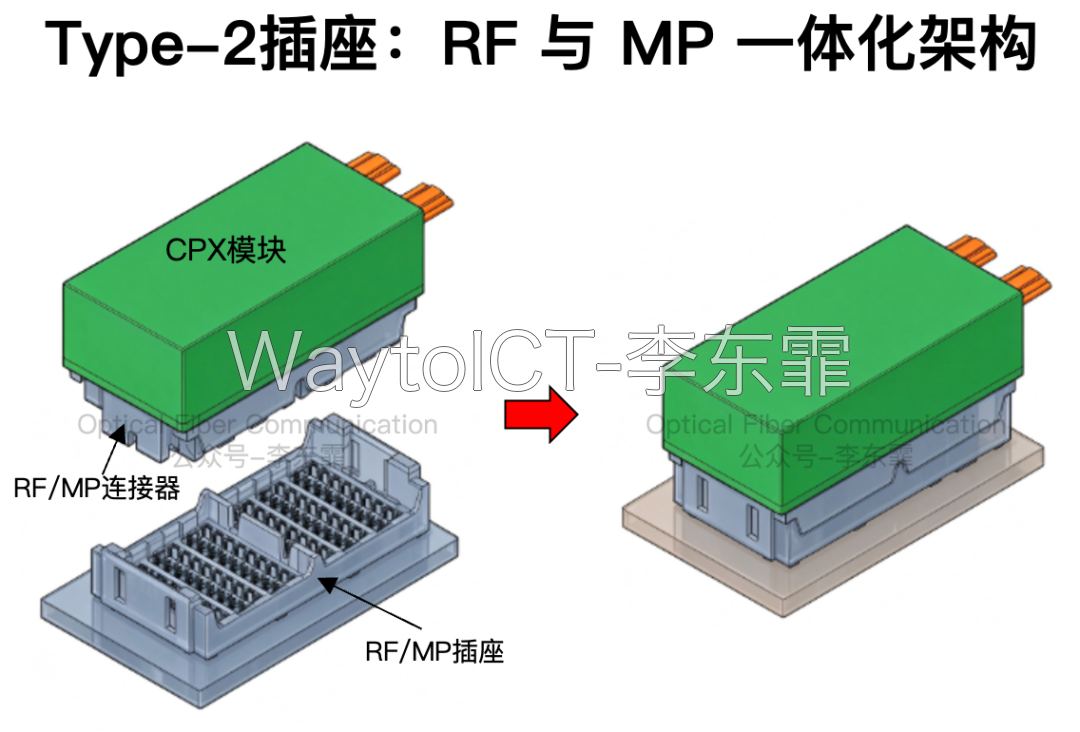

与 Type-1 的 RF 插座 + MP 插座分离不同，Type-2 是把高速 RF 和管理电源 MP 合并到同一个插座、同一个 pin 引脚区中。
但是呢，目前 V1.0 定义了 Type-1 和 Type-2 的光模块；铜缆方案不在本规范范围内。
Type-2 插座总共包含 12 行触点，每行 25 个位置；采用差分对排列，行间增设地触点抑制串扰；最多支持 36 个高速通道，共 72 个差分 lane，每通道最高支持 212.5 Gb/s PAM4。
Type-1 每通道最高也是 212.5 Gb/s PAM4，只是总通道数比 Type-2 少。

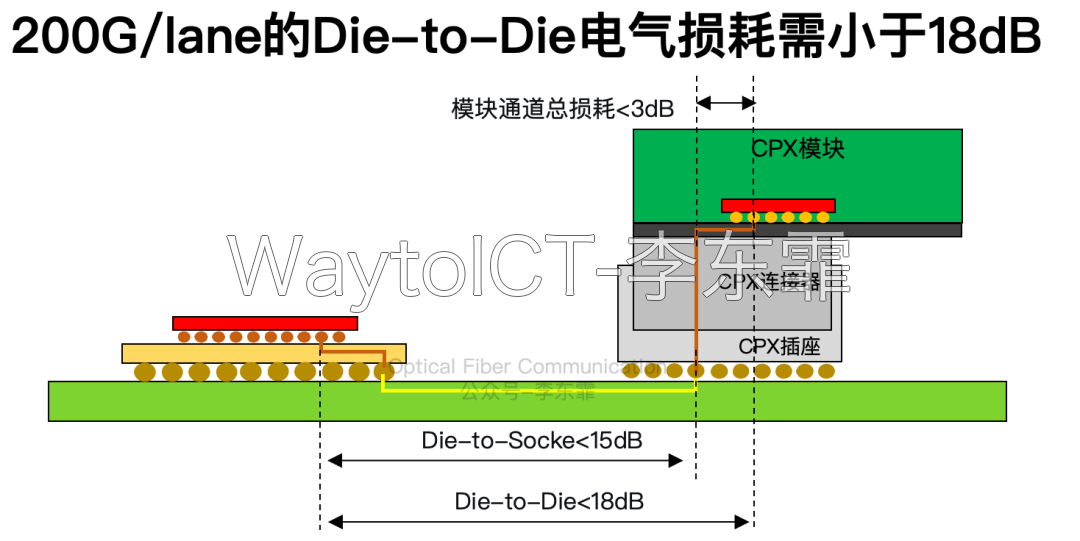

对于运行到 106.25 GBd PAM4 的 212.5 Gb/s 速率，规范允许 Die-to-Die 损耗小于 18 dB，其中 Die 到插座损耗小于 15 dB。

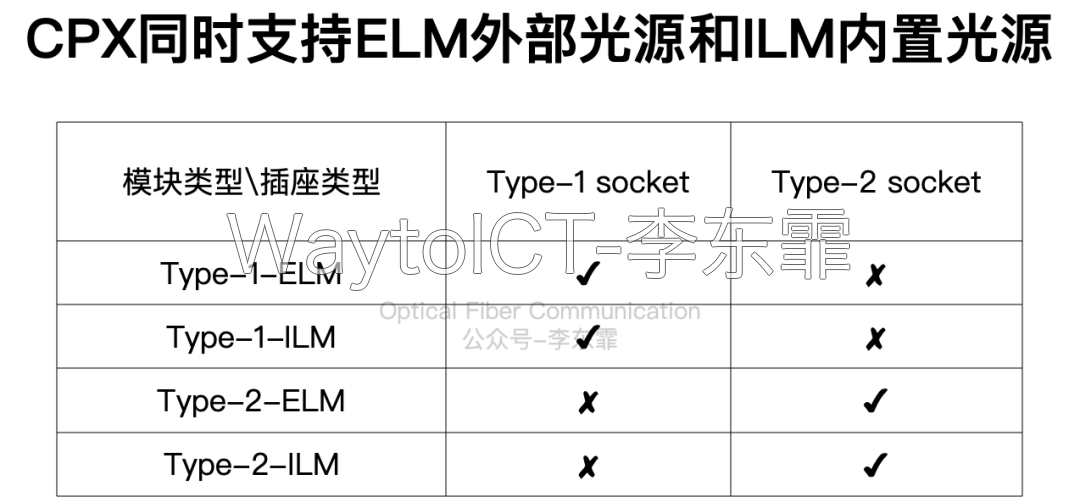

对于光源，Open CPX 同时支持外部激光（ELM + ELS/ELSFP）和内部激光（ILM）两种光源方案。
ELM 需要外部激光光纤和额外的 ELS 管理接口，适合集中激光、集中冷却和冗余架构；ILM 将激光集成在模块内，光纤布线简单，但模块热和功耗压力更大。
最后简要对比一下两类插座。
感谢阅读。
若有不准确的地方请见谅！
