GPON-上行带宽分配之DBA – WaytoICT

什么是DBA？

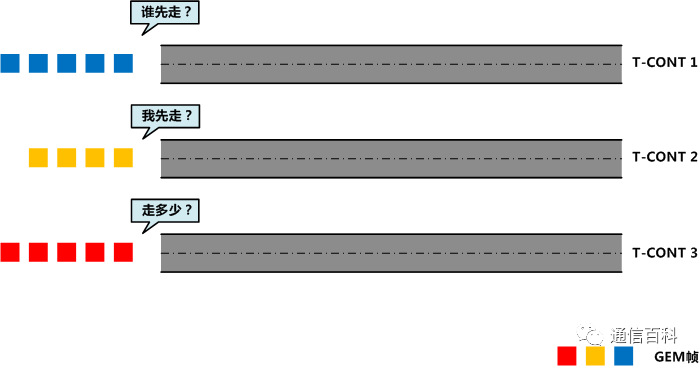

在GPON系统中，多个ONU的上行数据在主干光纤上汇合后传输到OLT，为了避免数据包在上行过程中发生碰撞，系统需要一个有效的时分复用机制控制上行流量的分配，这种机制需要解决以下问题：

哪一个T-CONT上的数据先走？
每个T-CONT上的数据传输时隙如何分配？

动态带宽分配（DBA， Dynamically Bandwidth Assignment）是对PON的拥塞进行实时监控，OLT根据拥塞和当前带宽利用情况，以及配置情况进行动态的带宽调整。还有一种带宽分配方式：静态带宽分配，也可以称为固定带宽分配，指每个ONU占用的带宽是固定的，OLT会根据每个ONU的SLA（包括带宽、时延的指标）周期性的为每个ONU分配固定长度的授权。一般来说OLT采取轮询的机制，在每个轮询周期里面，各ONU的固定带宽可能不相同，但同一个ONU在不同的周期里面固定带宽的大小应该是相同的，授权大小只和ONU的SLA有关，和ONU的上行业务流量情况无关，即使ONU上行没有流量，这部分带宽也会固定分配给ONU。这种静态带宽分配的方法简单、易实现，比较适合承载TDM等业务流量固定的业务，但不能根据ONU上的流量情况实时调整上行带宽，承载突发性比较强的IP业务时的带宽利用率比较低。

为什么要DBA？

ONU将上行方向的待发送数据主动上报给OLT，OLT根据拥塞和当前带宽利用情况，以及DBA类型配置情况，对各个ONU上行带宽进行动态的调整，从而提高了带宽利用率。带宽利用率提高了，一个GPON端口便可接入更多用户。DBA对带宽的动态调整，用户可以得到超过固定带宽分配的最大带宽，享受更好的服务。

DBA的实现原理

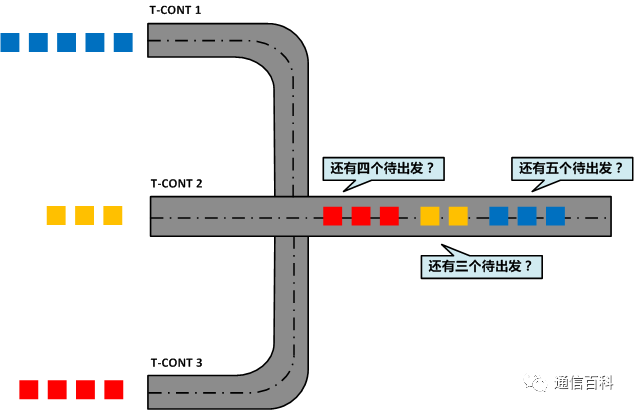

首先，这里需要了解DBA的两种实现模式，状态报告模式（SR, Status reporting）模式和非状态报告模式（NSR, Non status reporting）模式。两种模式的不同点在于SR模式下ONU会主动上报当前等待发送的数据状态报告。而NSR模式下，OLT会通过对ONU等待上行数据进行实时监控，无需ONU上报数据状态报告。因为NSR方式模式会占用OLT资源，因此推荐使用SR模式。声明：转载请注明出处：通信百科公众号现在，假设ONU目前有三个T-CONT上传数据。 ONU在上行数据中携带目前T-CONT中等待发送的数据状态报告，即上行动态带宽报告（DBRu），可上报T-CONT的状态，为了给下一次上行数据申请带宽。

OLT收到ONU的状态报告后，根据DBA算法逻辑计算出Bandwidth Map（BW map），标识了各个T-CONT传送数据的起止时刻，随着下行数据下发给ONU。 ONU收到OLT下发的BW map消息后，在指定的时隙上发送数据，同时数据中携带上行动态带宽报告。

DBA的五种类型

当OLT收到ONU的DBA上报消息，即ONU上传T-CONT消息后，如何给T-CONT分配时隙呢？哪些T-CONT先上传，哪些T-CONT随后再说呢？因此我们就需要引入DBA类型。DBA有五种类型：Type1, Type2, Type3, Type4, Type5。T-CONT是ONU上的物理资源，只有绑定DBA模板后，才会分配带宽。绑定成功后，T-CONT可以依据DBA模板中的不同配置，提供灵活的动态带宽分配方案。
