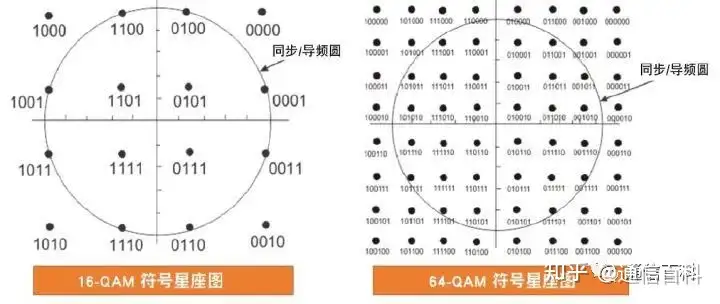

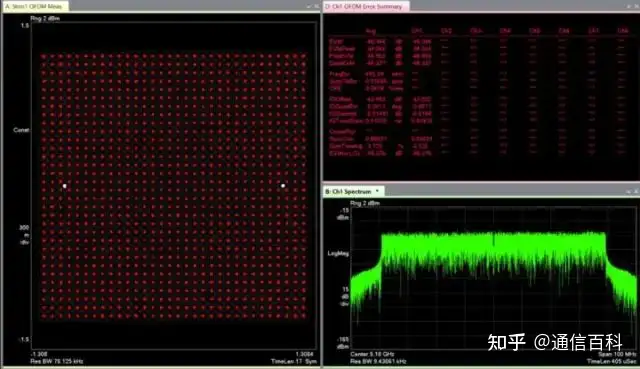

如何理解I/Q信号、星座图和符号？

在通信中，基本的调制方案包括了：幅度、频率和相位调制。

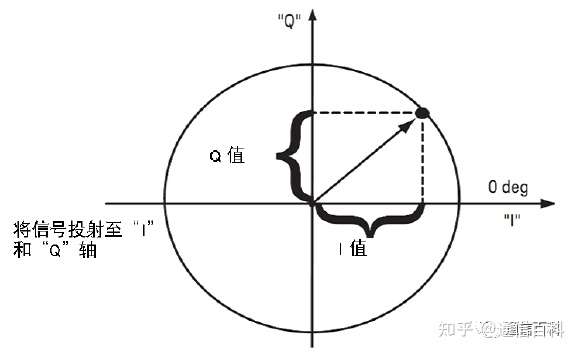

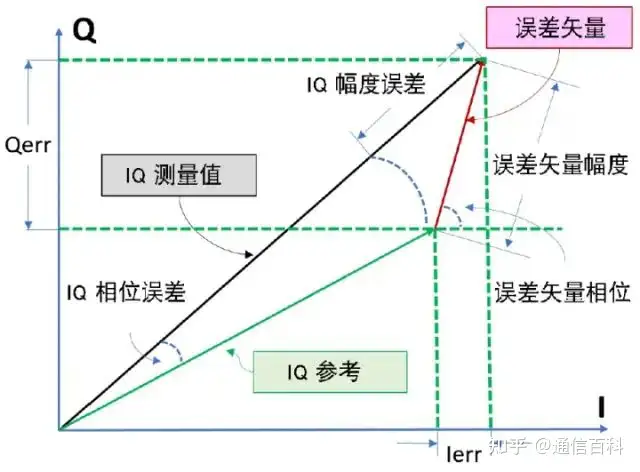

调制信号可以使用幅度和相位（矢量）的极坐标来表示。I/Q调制由于频谱效率较高，因而在数字通信中得到广泛采用。IQ调制使用了两个载波，一个是同相 (I) 分量，另一个是正交 (Q) 分量，两者之间有90°的相移(见下图）。

I/Q 调制的主要优势是能够非常轻松地将独立的信号分量合成到一个复合信号中，随后再将这个复合信号分解为独立的信号分量，参考光通信里的I/Q调制与星座图。

在数字发射机中，丨信号和 Q 信号通过同一个本地振荡器 (LO) 混合，不过这个本振在其中一条 LO 路径上放置了一个90°的移相器（见下图）。这个90°的相移使 I 信号和 Q 信号彼此正交，互不干扰。
